Antena omnidireccional "J"

En esta página voy a intentar explicar como hacer una antena omnidireccional para wireless del tipo "J". Lo primero sera explicar de donde sale el nombre. Si miras un esquema de la antena veras que la alimentacion se hace atraves de una especie de "J", de hay sale el nombre :)
¿Y de donde sale el diseño?
Pues una vez mas de WJ (aka Kepa). Esta bien eso de tener "proyecto de teleñecos" en el grupo wireless :) El diseña y yo construyo :P

Bueno vamos al grano. En esta antena volvemos a ver los elementos tipicos en una antena omnidireccional del estilo colinear (elemento alineados en una linea). Estos elementos son:

Elementos radiantes

Estos seran unos trozos de alambre de la mitad de la longitud de onda (60mm vamos)

Desfasadores

En este caso seran unas "U"-s de 30mm de "altura". La separacion ebtre los 2 tramos de 30mm no la sabemos con precision. Estamos usando el metodo de "prueba error", de momento con 10mm parece que funciona. Estos elementos desfasadores iran a 90º de los elementos radiantes. Como veis en una de las antenas montadas estos desfasadores han sido enrollados para poder entrar en un tuvo de PVC. El efecto de este hecho no lo hemos tenido en cuenta. En principio al estas perpendiculares (estirados vamos) crean una antena que no es totalmente omnidireccional, teniendo unos lobulos perpendiculares a el plano de los elementos radiantes/desfasadores.

Alimentacion

Si habeis visto alguna antena colinear( como la ya legendaria de bulma o la omnicoaxial en este mismo sitio), habreis visto que la entrada es desacoplada tambie. En este caso esa alimentacion se hace atraves de una "J" (de tambien 30mm) y es movil. Esta es la mayor ventaja de esta antena. Al ser movil podemos ajustar la alimentacion para la antena en concreto (no siempre logramos doblarla exactamente igual) y para el pigtail que una la antena con la tarjeta wireless.

Vamos ahora con un ejemplo de como construirla. El que voy a explicar es solo un apaño que he realizado para que quedase una antena mas manejable para hacer pruebas con mi portatil. En mi portatil uso una tarjeta USR 2410 con un conector SMA. vamos con una lista de materiales y herramientas:

• Algun tipo de alambre. Si vamos a hacer una de 4 elementos necesitaremos (60+30+10+30)x4 mm. Osea, algo asi como medio metro :)
• Algo para doblar el alambre. Si es flojo con las manos y alguna maderita (por aquello de que nos queden los angulos bien rectos) nos valdra.
• Una regla o algun otro sistema para medir con cierta precision.
• Un trozo de cable coaxial. En nuestro caso hemos usado un equivalente a RG58.
• Una regleta, de las tipicas para hacer empalmes electricos. Si se te ocurre una manera mejor de mantener fija la alimentacion eres libre de usarla (y de contarnosla)
• Un conector para unirla a la tarjeta wireless (un SMA macho de crimpar en nuestro caso).
• Un trozo de tubo de PVC de un diametro interior de 15mm (unos 40cm). Esto es para protegerla solo, no es obligatorio.
• Tijeras, cutter, etc. Para pelar el coaxial y cortar el alambre.
• Un poco de maña :) Con ver un par de capitulos de bricomania nos vale.

Una vez hechas las compras (o rebuscado entre las sobras de otras antenas :), vamos a ir con el montaje. Poco hay que contar. Lo primero es hacer el esqueleto con el alambre. Medir y doblar, no tiene mucho misterio. Echale un ojo al esquema y a doblar. Una vez tengas el esquelo ponle el conector a uno de los extremos del cable coaxial y pela el otro extremo. En el extremo que vamos a conectar a la antena hay que dejar a la vista un trozo de malla y un trozo de vivo.

Ahora hay que unir la alimentacion (osea el coaxial con el esqueleto de alambre). Lo que hay que hacer es que el vivo del coaxial haga contacto con la parte de la "J" unida a los elementos y que la malla lo haga con la parte de la "J" que va al aire. Ademas, esta union tiene que ser movil (por lo menos en un principio, una vez ajustada se puede dejar fija). En nuestro caso para pruebas hemos usado una regleta. Al hacer el esqueleto habria que introducirla antes de hacer la "J". Una vez que tenemos la regleta con las 2 partes de la "J" solo faltaria insertar los extremo de la malla y el vivo de coaxial que hemos pelado. Este metodo tiene una pega, la regleta suele ser demasiado "ancha" siendo la zona de contacto con el esqueleto de alambre muy grande. Podemos "cortar" la regleta para que solo nos quede un "par de tornillos" de los 4 inicales. Tambie podriamos usar otro sistema temporal (dandole una vueltas con alambre por ejemplo) y una vez ajustada a la medida adecuada soldarlo.

Ya tenemos la antena lista (verdad que era facil?). Solo faltaria conectarla a nuestra tarjeta y ajustarla con algun medidor de señal hasta dar con la posicion exacta. ir probando desde alimentarla por el extremo inferior de la "J" hasta arriba (o al reves claro) y con mucha suavidad, hasta que deis con el punto en el cual teneis mejor nivel de señal. Una vez hemos dado con el punto adecuado para nuestro conjunto de antena/pigtail, fijamos la alimentacion (apretamos la regleta en nuestro caso). Os recomendaria que la primera vez no lo "fijeis muy fijo", pues casi seguro que volvereis a ajustar la alimentacion mas adelante :)

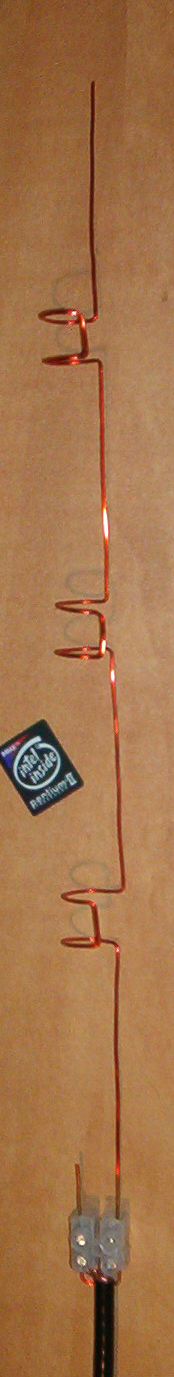

Basicamente ya esta nuestra antena "omni J". En nuestro caso solo nos quedaria "enrollar" los ementos desfasadores (con ayuda de algun cilindro o tubo de un diametro menos al tubo de PVC) para asi poder insertarla en el tubo protector.

Las primeras medidas que hemos hecho con esta antena han sido bastante esperanzadoras, logrando unos 4 o 5 dBs, en comparacion con la omni coaxial pequeña (a la que le "suponemos" unos 2 dBs) y la antena de panel (que le suponemos unos 10-12dBs). Como siempre las medidas que hacemos son MUY poco fiables. Lo mejor es que vosotros/as mismos/as la probeis, ya que es una antena muy economica y bastante sencilla de hacer. recordaros tambien que puede tener cierta "falta" de omnidireccionalidad Asi que es recomendable hacer mediciones en distintos angulos de rotacion con respecto al eje vertical de la antena (uff que raro sueno esa :). Si no habeis "enrollado" los desfasadores es bastante probable que noteis que la antena ofrece 1 o 2 dBs mas cuando estos desfasadores son perpendiculares a la direccion en la que se encuentre el otro punto wireless.
